Принцип действия синхронного генератора

В синхронных машинах частота вращения ротора равна частоте вращения магнитного поля статора и, следовательно, определяется частотой тока сети и числом пар полюсов, т. е. n = 60f/p и f = pn/60.

Как и всякая электрическая машина, синхронная машина обратима, т. е. может работать как генератором, так и двигателем.
Электрическая энергия вырабатывается синхронными reнераторами, первичными двигателями которых являются либо гидравлические, либо паровые турбины, либо двигатели внутреннего cгорания.

Схема генератора переменного тока:
1
и 2 - проводники, 3 - кольца


Обычно обмотки возбуждения получают энергию от возбудителя, который представляет собой генератор постоянного тока.
Возбудитель находится на одном валу с рабочей машиной, и мощность его составляет малую величину, порядка 1 - 5% мощности синхронной машины, возбуждаемой им.

При небольшой мощности часто используются схемы питания обмоток возбуждения синхронных машин от сети переменного тока через полупроводниковые выпрямители.
Простейшим генератором может быть виток из провода 1 и 2, вращающийся в магнитном поле (изо). Магнитное поле возбуждается током обмотки возбуждения, помещенной на полюсах статора N - S.

При вращении витка проводники 1 и 2 пересекают магнитное поле, созданное между полюсами N - S, вследствие чего в витке будет индуктироваться эдс.
Концы витка соединены с кольцами 3, вращающимися вместе с витком. Если на кольцах поместить неподвижные щетки и соединить их с приемником электрической энергии, то по замкнутой цепи, состоящей из витка, колец, щеток и приемника энергии, пойдет электрический ток под действием эдс.

Полученная в таком простейшем генераторе эдс будет непрерывно изменяться в зависимости от положения витка в магнитном поле. Когда проводники 1 и 2 находятся под осями полюсов (см. изо), то при вращении витка они пересекают в единицу времени наибольшее число линий магнитного поля. Следовательно, в данный момент индуктируемая в витке эдс будет иметь наибольшее значение.

В дальнейшем при повороте витка изменится число линий магнитного поля, пересекаемых в единицу времени проводниками 1 и 2. При повороте витка на 90° в пространстве проводники будут перемещаться в вертикальном направлении, совпадающем с направлением магнитных линий поля. Следовательно, проводники 1 и 2 не пересекают магнитных линий и эдс в витке равна нулю.

При повороте витка на угол, больший 90°, изменится направление перемещения этих проводников в магнитное поле, а следовательно, и направление эдс, индуктируемой в витке.
Если магнитное поле между полюсами N и S распределяется равномерно, то эдс будет меняться во времени синусоидально. За один оборот витка в пространстве эдс, индуктируемая в нем, претерпевает один период изменения.

Если виток вращается при помощи какого-либо первичного двигателя с постоянной частотой вращения n в минуту, то в этом витке индуктируется переменная эдс с частотой f = n/60.


Устройство синхронного генератора


Возникновение эдс в проводниках возможно как при перемещении этих проводников в неподвижном магнитном поле, так и при перемещении магнитного поля относительно неподвижных проводников.

В первом случае полюсы, т. е. индуктирующая часть машины, возбуждающая магнитное поле, помещаются на неподвижной части машины (на статоре), а индуктируемая часть (якорь), т. е. проводники, в которых создается эдс, - на вращающейся части машины (на роторе).
Во втором случае полюсы помещаются на роторе, а якорь — на статоре.

Выше мы рассмотрели принцип действия синхронного генератора c неподвижными полюсами и вращающимся якорем. В таком генераторе энергия, вырабатываемая им, передается приемнику энергии посредством скользящих контактов - контактных колец и щеток.

Скользящий контакт в цепи большой мощности создает значительные потери энергии, а при высоких напряжениях наличие такого контакта крайне нежелательно. Поэтому генераторы с вращающимся якорем и неподвижными полюсами выполняют только при невысоких напряжениях (до 380/220 В) и небольших мощностях (до 15 кВА).

Наиболее широкое применение получили синхронные генераторы, в которых полюсы помещены на роторе, а якорь — на статоре.

Ток возбуждения протекает по обмотке возбуждения, которая представляет собой последовательно соединённые катушки, помещенные на полюсы ротора.
Концы обмотки возбуждения соединены с контактными кольцами, которые крепятся на валу машины. На кольцах помещаются неподвижные щетки, посредством которых в обмотку возбуждения подводится постоянный ток от постороннего источника энергии - генератора постоянного тока, называемого возбудителем.

Устройство синхронного генератора:
1 - синхронный генератор; 2 — возбудитель

На изо показан общий вид синхронного генератора с возбудителем. Устройство статора синхронного генератора аналогично устройству статора асинхронной машины.
Ротор синхронных генераторов выполняют либо с явно выраженными (выступающими) полюсами, либо с неявно выраженными полюсами, т. е. без выступающих полюсов.
В машинах с относительно малой частотой вращения (при большом числе полюсов) роторы должны быть с явно выраженными плюсами (изо, а), равномерно расположенными по окружности ротора.



Полюс состоит из сердечника 1, полюсного наконечника 2 и катушки обмотки возбуждения 3, помещаемой на сердечнике полюса.

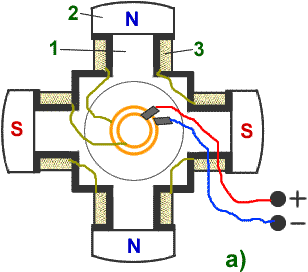

Ротор синхронной машины:
а - с явно выраженными полюсами, б - с неявно выраженными полюсами;
1 - сердечник, 2 - полюсный наконечник, 3 - катушка обмотки возбуждения

Первичные двигатели синхронных генераторов с явно выраженными полюсами обычно представляют собой гидравлические турбины, являющиеся тихоходными машинами.
При большой частоте вращения такое устройство ротора не может обеспечить нужной механической прочности и поэтому у высокоскоростных машин роторы выполняют с неявно выраженными полюсами (изо, 6).
Сердечники роторов с неявно выраженными полюсами обычно изготовляют из цельных поковок, на поверхности которых фрезеруются пазы. После укладки обмоток возбуждения на роторе пазы его забиваются клиньями, а лобовые соединения обмотки возбуждения укрепляются стальными бандажами, помещенными на торцовых частях ротора. При такой конструкции ротора допускаются большие частоты вращения.
Для генераторов с неявно выраженными полюсами первичными двигателями обычно являются паровые турбины, принадлежащие к числу быстроходных машин.
