Общие сведения об электрических машинах.
Электрические машины широко применяют на электрических станциях, в промышленности, на транспорте, в авиации, в системах автоматического регулирования и управления, в быту.
Электрические машины преобразуют механическую энергию в электрическую и наоборот. Машина, преобразующая механическую анергию в электрическую, называется генератором. Преобразование электрической энергии в механическую осуществляется двигателями.
Любая электрическая машина может быть использована как в качестве генератора, так и в качестве двигателя. Это свойство электрической машины изменять направление преобразуемой ею энергии называется обратимостью машины.
Электрическая машина может быть также использована для преобразования электрической энергии одного рода тока (частоты, числа фаз переменного тока, напряжения постоянного тока) в энергию другого рода тока. Такие электрические машины называются преобразователями.
Схема, поясняющая принцип действия электрической машины
В зависимости от рода тока электроустановки, в которой должна работать электрическая машина, они делятся на машины постоянного и машины переменного тока.
Машины переменного тока могут быть как однофазными, так и многофазными.
Наиболее широкое применение нашли трехфазные синхронные и асинхронные машины, а также коллекторные машины переменного тока, которые допускают экономичное регулирование частоты вращения в широких пределах.
Принцип действия электрических машин основан на использовании законов электромагнитной индукции и электромагнитных сил. Если в магнитном поле полюсов постоянных магнитов или электромагнитов (рисунок) поместить проводник и под действием какой-либо силы F1 перемещать его перпендикулярно магнитным линиям, то в нем возникает эдс, равная: E = Blv, где
В - магнитная индукция в месте, где находится проводник;
l - активная длина проводника (та часть, которая находится в магнитном поле);
v - скорость перемещения проводника в магнитном поле.
Направление эдс (на рисунке от зрителя за плоскость чертежа), индуктируемой
в проводнике, определяется согласно правилу правой руки.
Если этот проводник замкнуть на какой-либо приемник энергии, то в замкнутой цепи
под действием эдс будет протекать ток, совпадающий по направлению с эдс
в проводнике.
В результате взаимодействия тока в проводнике с магнитным полем полюсов
создается электромагнитная сила Fэ, направление которой определяется
по правилу левой руки; эта сила будет направлена навстречу силе,
перемещающей проводник в магнитном поле.
При равенстве сил F1 = Fэ проводник будет перемещаться с постоянной скоростью.
Следовательно, в такой простейшей электрической машине механическая энергия, затрачиваемая на перемещение проводника, преобразуется в энергию электрическую, отдаваемую сопротивлению внешнего приемника энергии, т. е. машина работает генератором.
Та же простейшая электрическая машина может работать двигателем. Если от постороннего источника электрической энергии через проводник пропустить ток, то в результате взаимодействия тока в проводнике с магнитным полем полюсов создается электромагнитная сила Fэ, под действием которой проводник начнет перемещаться в магнитном поле, преодолевая силу торможения какого-либо механического приемника энергии.
Таким образом, рассмотренная машина так же, как и любая электрическая машина, обратима, т. е. может работать как генератором, так и двигателем.
Для увеличения эдс и электромеханических сил электрические машины имеют обмотки, состоящие из большого числа проводов, которые соединяются между собой так, чтобы эдс в них были одинаково направлены и складывались.
Эдс в проводнике будет индуктирована также и в том случае, когда проводник неподвижен, а перемещается магнитное поле полюсов.
Принцип действия асинхронного двигателя.
Наибольшее распространение среди электрических двигателей получил трехфазный асинхронный двигатель, впервые сконструированный известным русским электриком
М. О. Доливо-Добровольским.
Асинхронный двигатель отличается простотой конструкции и несложностью обслуживания. Как и любая машина переменного тока, асинхронный двигатель состоит из двух основных частей: статора и ротора. Статором называется неподвижная часть машины, ротором - ее вращающаяся часть.
Асинхронная машина обладает свойством обратимости, т. е. может быть использована как в режиме генератора, так и в режиме двигателя. Из-за ряда существенных недостатков асинхронные генераторы практически почти не применяются, тогда как асинхронные двигатели получили очень широкое распространение.
Многофазная обмотка переменного тока создает вращающееся магнитное поле, частота вращения которого в минуту n1 = 60f1/p.
Если ротор вращается с частотой, равной частоте вращения магнитного поля
(n2 = n1), то такая частота называется синхронной.
Если, ротор вращается с частотой, не равной частоте вращения магнитного поля
(n2n1), то такая частота называется асинхронной.
В асинхронном двигателе рабочий процесс может протекать только при асинхронной частоте, т. е. при частоте вращения не равной частоте вращения магнитного поля.
Частота вращения ротора может очень мало отличаться от частоты вращения поля, но при работе двигателя она будет всегда меньше (n2 < n1).
Работа асинхронного двигателя основана на явлении, названном "диск Араго — Ленца" (изо). Это явление заключается в следующем:
если перед полюсами постоянного магнита поместить медный диск 1, свободно сидящий на оси 2, и начать вращать магнит вокруг его оси при помощи рукоятки, то медный диск будет вращаться в том же направлении. Это объясняется тем, что при вращении магнита его магнитное поле пронизывает диски и индуктирует в нем вихревые токи.
Схема, поясняющая принцип действия асинхронного двигателя
1- диск, 2 - ось, 3 - рукоятка
В результате взаимодействия вихревых токов с магнитным полем магнита возникает сила, приводящая диск во вращение.
На основании закона Ленца направление всякого индуктированного тока таково, что он противодействует причине, его вызвавшей. Поэтому вихревые токи в теле диска стремятся задержать вращение магнита, но, не имея возможности сделать это, приводят диск во вращение так, что он следует за магнитом. При этом частота вращения диска всегда меньше, чем частота вращения магнита.
Если бы эти частоты почему-либо стали одинаковыми, то магнитное поле не перемещалось бы относительно диска и, следовательно, в нем не возникали бы вихревые токи, т. е. не было бы силы, под действием которой диск вращается.
В асинхронных двигателях постоянный магнит замен вращающимся магнитным полем, создаваемым трехфазной обмоткой статора при включении её в сеть переменного тока.
Вращающееся магнитное поле статора пересекает обмотки ротора и индуктирует в них эдс. Если обмотка ротора замкнута на какое-либо сопротивление или накоротко, то по ней под действием индуктируемой эдс проходит ток.
В результате взаимодействия тока в обмотке ротора с вращающимся магнитным полем обмотки статора создастся вращающий момент, под действием которого ротор начинает вращаться по направлению вращения магнитного поля.
Если предположить, что в какой-то момент времени частота вращения ротора оказалась равной частоте вращения поля статора, то проводники обмотки ротора не будут пересекать магнитное поле статора и тока в роторе не будет.
В этом случае вращающий момент станет равным нулю, и частота вращения ротора уменьшится по сравнению с частотой вращения поля статора, пока не возникнет вращающий момент, уравновешивающий тормозной момент, который складывается из момента нагрузки на валу и момента сил трения в машине.
Для изменения направления вращения ротора, т. е. для реверсирования двигателя, необходимо изменить направление вращения магнитного поля, созданного обмоткой статора. Это достигается изменением чередования фаз обмоток статора, для чего следует поменять местами по отношению к зажимам сети любые два из трех проводов, соединяющих обмотку статора с сетью.
Реверсивные двигатели снабжаются переключателями, при помощи которых можно изменять чередование фаз обмоток статора, а следовательно, и направление вращения ротора.
Вне зависимости от направления вращения ротора его частота n2, как уже указывалось, всегда меньше частоты вращения магнитного поля статора.
Устройство асинхронного двигателя.
Сердечник 1 статора (изо) набирается из стальных пластин толщиной 0,35 или 0,5 мм. Пластины штампуют с впадинами (пазами), изолируют лаком или окалиной для уменьшения потерь на вихревые токи, собирают в отдельные пакеты и крепят в станине 3 двигателя.
К станине прикрепляют также боковые щиты с помещенными на них подшипниками, на которые опирается вал ротора. Станину устанавливают на фундаменте.

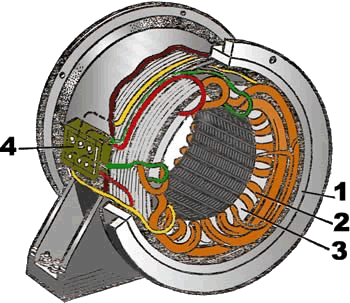

Устройство статора асинхронного двигателя:
1 - сердечник, 2 - обмотка, 3 - станина, 4 - щиток
В продольные пазы статора укладывают проводники его обмотки 2, которые соединяют между собой так, что образуется трехфазная система. На щитке 4 машины имеется шесть зажимов, к которым присоединяются начала и концы обмоток каждой фазы.
Для подключения обмоток статора к трехфазной сети они могут быть соединены звездой или треугольником, что дает возможность включать двигатель в сеть с двумя различными линейными напряжениями.

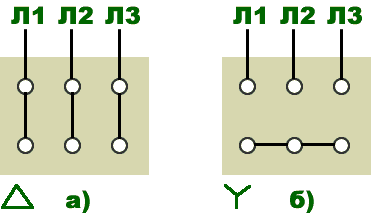

Соединение зажимов на щитке двигателя
при включении обмотки статора:
а - треугольником, б - звездой
Например, двигатель может работать от сети с напряжением 220 и 127 В.
На щитке машины указаны оба напряжения сети, на которые рассчитан двигатель, т. е. 220/127 В или 380/220 В.Для более низких напряжений, указанных на щитке, обмотка статора соединяется треугольником, для более высоких - звездой.
При соединении обмотки статора треугольником на щитке машины верхние зажимы объединяют перемычками с нижними (изо), а каждую пару соединенных вместе зажимов подключают к линейным проводам трехфазной сети. Для включения звездой три нижних зажима на щитке соединяют перемычками в общую точку, а верхние подключают к линейным проводам трехфазной сети.
Сердечник 1 ротора (изо, а) также набирают из стальных пластин толщиной 0,5 мм, изолированных лаком или окалиной для уменьшения потерь на вихревые токи.
Пластины штампуют с впадинами и собирают в пакеты, которые крепят на валу машины. Из пакетов образуется цилиндр с продольными пазами, в которые укладывают проводники 2 обмотки ротора.
В зависимости от типа обмотки асинхронные машины могут быть с фазным и короткозамкнутым роторами. Короткозамкнутая обмотка ротора выполняется по типу беличьего колеса (изо, б). В пазах ротора укладывают массивные стержни, соединенные на торцовых сторонах медными кольцами (изо, а).
Часто короткозамкнутую обмотку ротора изгтавливают из алюминия. Алюминий в горячем состоянии заливают в пазы ротора под давлением. Такая обмотка всегда замкнута накоротко и включение сопротивлений в нее невозможно.
Фазная обмотка ротора выполнена подобно статорной, т. е. проводники соответствующим образом соединены между собой, образуя трехфазную систему.
Обмотки трех фаз соединены звездой. Начала этих обмоток подключены к трем контактным медным кольцам, укрепленным на валу ротора. Кольца изолированы друг от друга и от вала и вращаются вместе с ротором.
При вращении колец поверхности их скользят по угольным или медным щеткам, неподвижно укрепленным над кольцами. Обмотка ротора может быть замкнута на какое-либо сопротиление или накоротко, при помощи указаных щеток.
Ротор короткозамкнутого асинхронного двигателя:
а - устройство, б - обмотка; 1 - сердечник, 2 - проводники, 3 - медные кольца
Двигатели с замкнутым ротором проще и надежнее в эксплуатации, значительно дешевле, чем двигатели с фазным ротором. Однако двигатели с фазным ротором, как мы увидим ниже, обладают лучшими пусковыми и регулировочными свойствами.
В настоящее время асинхронные двигатели выполняют преимущественно с короткозамкнутым ротором и лишь при больших мощностях и в специальных случаях используют фазную обмотку ротора.
В России производят асинхронные двигатели мощностью от нескольких десятков ватт до 15 000 кВт при напряжениях обмотки статора до 6 кВ.
Между статором и ротором имеется воздушный зазор, величина которого оказывает существеннее влияние на рабочие свойства двигателя.
Наряду с важными положительными качествами - простотой конструкции и обслуживания, малой стоимостью - асинхронный двигатель имеет и некоторые недостатки, из которых наиболее существенным является относительно низкий коэффициент мощности (cos).
У асинхронного двигателя cos
Низкий коэффициент мощности асинхронного двигателя объясняется большим потреблением реактивной мощности, которая необходима для возбуждения магнитного поля. Магнитный поток в асинхронном двигателе встречает на своем пути воздушный зазор между статором и ротором, который в большой степени увеличивает магнитное сопротивление, а следовательно, и потребляемую двигателем реактивную мощность.
В целях повышения коэффициента мощности асинхронных двигателей воздушный зазор стремятся делать возможно меньшим, доводя его у малых двигателей (порядка 2—5 кВт) до 0,3 мм. В двигателях большой мощности воздушный зазор приходится увеличивать по кон¬структивным соображениям, но все же он не превышает 2—2,5 мм.
